T238 digital Trigger Unit V2-1.9  電子トリガーT238 Ver3メカボックス用 V1.9 マニュアル

1.7K Views

June 06, 22

スライド概要

T238V1.9の機械翻訳版を載せておきます。

profile-image

Youtubeでエアガンのカスタムなどをやってます! https://www.youtube.com/channel/UCwcQ6dM6iOsktTbaW-iW6IQ/videos

シェア

埋め込む »CMSなどでJSが使えない場合

関連スライド

各ページのテキスト
1.

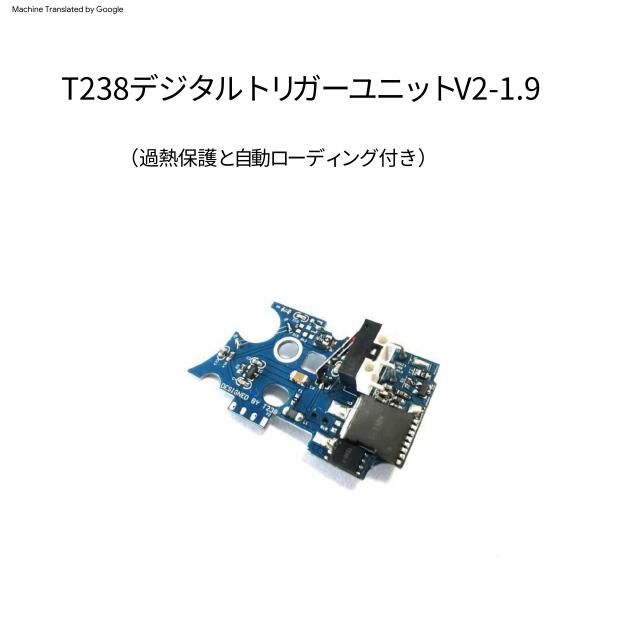

Machine Translated by Google T238デジタルトリガーユニットV3‑1.9 (過熱保護と自動ローディング付き)

2.

Machine Translated by Google 警告: このアップグレードキットは、 自動電気銃を完全に分解および組み立てる ことができるプロのAIRSOFT /ゲルボールブラスタープレーヤー向けに設計さ れています。 すべてのギアボックスとの互換性は保証されていませんが、 大きな 変更を加えることなく、 標準または一般的なブランドのギアボックスV3に適合 させることができます。 製品のインストールには、 関連するツールとスキルが必 要です。

3.

Machine Translated by Google 注意: 1.取り付け中は検出スイッチを保護し、 引っ張らないでください。 トリガーがトリガーの場合は、 インストールを完了する前にトリガーします 検出スイッチを壊します。 2.モーターの正と負に注意し、 逆にしないでください。 3.終了前にギアボックス、 モーター、 グリップが機能しない インストール。 最初にインストールを終了してください。 4.M150より小さいスプリングを使用してください。 5.ギアボックスを清潔に保ち、 LEDD5を維持してください。 D6クリーン。

4.

Machine Translated by Google 説明: T238デジタルトリガーユニットは、 AIRSOFTおよびゲルボール バージョンのGearboxV3用に特別に設計されたプログラム可能な MOSFETです。 高速プロセッサと2つのハイパワーMOSFETチップを 備えたこのシステムは、 バイナリトリガー、 ゲルボールマガジンの自動 ロード機能、 過熱保護などの多くの機能を備えています。 また、 ギアボ ックスのブロックアップ保護機能も備えています。 ギアボックスの安 定性、 射撃速度、 応答速度を効果的に向上させることができます。 モジ ュールは最大11.1Vのバッテリーを使用します。 はんだ付けと配線が 必要です。

5.

Machine Translated by Google 主なパラメータ: サイズ:100 * 23 * 5mm 動作電圧:7.4‑11.1V アクティブブレーク技 術 ギア検出に光学センサーを使用 バイナリトリガー撮影モー ド 過熱保護 最大突入電流は300A、 最大ブレーキ電流は 100A さまざまな標準ギアボックスV3と互換性があります

6.

Machine Translated by Google 機能: 1.バイナリトリガー。 セレクターを半自動位置に置き、 トリガーを3秒間引いたま まにすると、 セミオート機能でバイナリトリガー撮影モードに。 2.ブロックアップ保護。 ギアボックスのブロックアップが発生すると、 システムは動作を停止し、 細長いものを放出します 「ビープ音」。 すぐにウェーブボックスをチェックしてください 電源を切ることによって。 3.自動ローディング機能はゲルボールブラスター用に設計されています モーターを内蔵したマガジン、 交換時 マガジン、 マガジンモーターは自動的に作動します 0.5秒間。 4.このモジュールは、 発射速度、 安定性を高めることができます 単発のバッテリーを高くする 耐久性。 5.アクティブブレーキ機能をサポートするエネルギー モーターの慣性から来る、 ピストンを停止します 遅滞なく。 アクティブブレーキの効果は重要です

7.

Machine Translated by Google 高トルクモーター 6.アクティブ機能は、 ギアのオーバースピンを防ぎます。 シングルショットが複数になる問題を解決する 高電圧下で撮影。 その間、 春は完全に セミオートモードでリリースされ、 ギアボックス内のパーツは 緊張していない場合は、 ギアボックスのライフサイクルを増やし、 部品。 7. DTUが過熱している場合、 トリガーを引いた後、 モーターはビープ音が鳴るまでビープ音を鳴らします 冷却後、 自動的に再起動します。 モード: セーフ:このモードは、 元のセーフモードとまったく同じです。 トリガーは安全レバーで停止します SEMI:このモードはバイナリトリガーにプログラムできます 撮影モード 、 デフォルトのモードは半自動です AUTO:このモードはフルオートです

8.

Machine Translated by Google 要件: 1.このシステムには銀のプレートワイヤーが必要です。 モーターとバッテリーは0.5平方メートルのシルバープレートより大きくする必要があります ワイヤー、 電子式マガジンのワイヤーは 約0.25平方メートル。 2.高出力はんだごて(50W以上) は 推奨、 0.5平方メートルのはんだ付けワイヤーでクロップをはんだ付けします ロジンをはんだ付けします。 あなたがする場合は専門家に助けを求めてください はんだ付けするのかわからない。 3.M150より小さいスプリングを使用してください。 4.高トルクモーターを使用すると、 モーターをより速く停止し、 防止できます 過熱によるDTU。 5.スタンバイ状態では、 システムの電流は 0.01A。 バッテリーを使用しない場合は、 バッテリーを外してください。 長い時間。

9.

Machine Translated by Google インストール: 1.配線図に従って各ワイヤの長さを測定し、 クリップにワイヤをはんだ付け します(PCBクリップの露出したはんだ接合部はあまり力をかけない でください。 ワイヤが損傷した場合に備えて、 ワイヤをはんだ付けした 後にワイヤを引っ張らないでください。 クリップ)

10.

Machine Translated by Google 2.ギアボックスを分解します。 カットオフレバーを外し、 安全レバーとセレクタープレートをギ アボックスに固定する必要があります(ギアボックスを分解するためのチュートリア ルはYouTubeにあります) 3.3。 モジュールを取り付け、 ギアボックスにワイヤーを押し込みます(一部のギアボックス は補強材またはドリル穴を切断する必要があります) 4.ギアボックスを組み立てます。 5。 詳細 については、 http://t238.netをご覧ください。 クイックテスト: はんだ付け後、 モーターを接続してください。 ワイヤーが正しく接続されていることを確 認してから、 トリガースイッチを押してバッテリーを接続します。 長い「ビープ音」 と3つの短 い「ビープ音」 が聞こえたら、 トリガースイッチのクイックテストモードを放します。 各スイッ 、 モジュールはに遭遇します チを1つずつ押すと、 2回のビープ音が鳴ります。 そうでない場合は、 モジュールが正しくありま せん。 すぐにカスタマーサービスに連絡してください。

11.

Machine Translated by Google ギアセンサーをテストする場合不透明な物体を使用してブロックする d5とD6のLEDの間。 プログラミング: 1.バッテリーを接続し、 トリガーを3秒間引いたままにします 秒、 2回の長い「ビープ音〜」 を聞いた後、 モジュールは実行されます プログラム可能なモードになります。 そうでない場合は、 自動モードになります。 2.プログラム可能モードでは、 モーターは短い「ビープ音」 を発します。 「ビープ音」 の番号は、 オプション。 オプションを選択する場合は、 を引いたままにします 'ビープ音が鳴ってから長い'ビープ音が鳴るまで2秒でトリガーします。 モジュールは一致したオプションに設定されます。 (オプションと 一致する関数/パラメータは次の表にあります)。 3.選択したオプションに設定した後、 モーターはショートを放出します 「ビープ音」、 「ビープ音」 の数は異なることを意味します このオプションの関数/パラメータ。 プログラムしたい場合 特定のオプションまたはパラメータに設定し、 プルアンドホールドします 「ビープ音」 から2秒後に2回の長い「ビープ音」 までトリガーし、 その後、 モジュールは再びプログラム可能モードになります。

12.

Machine Translated by Google オプション\パラメータ 1 2 1セミオートモード セミ バイナリトリガー 2セレクタータイプ G36 AK 47 トラブルシューティング: 1.緑色の円はDTUの検出位置を示します ギアセンサー、 赤い円は回転軸を示します

13.

Machine Translated by Google セクターギアの位置。 DTUが ギアボックスでは、 2つの円の中心が一致します。 2.赤い円が緑の円と同心でない場合は、 DTUとギアボックスのサイズが一致しておらず、 セクターギアを変更 する必要があることを示します。 3.緑の円が赤の円の左側にある場合、 セクターギアのグリーンポジションは1mm延長する必要があります。 緑の円が赤の円の右側にある場合、 赤は セクターギアの位置を1mm離す必要があります。
